一. 風機概述

風機是一種把機械能轉變?yōu)榱黧w勢能和動能的動力設備。在鍋爐上的應用主要是送風機、引風機和一次風機等，它們擔負著連續不斷地共給燃燒所需要的空氣，并把燃燒生成的煙氣及飛灰排出爐外的任務。隨著鍋爐單機容量的增大，為保證機組安全可靠和經濟合理的運行，對風機的結構、性能和運行調節也提出了更高更新的要求。離心風機具有結構簡單、運行可靠、制造成本較低，效率較高、噪聲小、抗腐蝕性能較好的特點，以往鍋爐的風機普遍采用離心式風機?，F(xiàn)代離心風機普遍采用空心機翼型后彎葉片，其效率可高達85％～92％。但是隨著鍋爐單機容量的增大，離心風機的容量已經受到葉輪材料強度的限制，不可能使風機的容量隨鍋爐容量大幅度而按相應比例增大。離心風機過大的尺寸，會給制造、運行等方面帶來一定的困難。

軸流風機與離心風機比較有以下主要的特點：

1) 軸流風機調節效率高且可一直在率區域內工作，其運行費用較離心風機低。軸流風機可以制造成動葉或靜葉可調，效率可達90％，而采用機翼型葉片的離心式風機效率可達92.8％。雖然在設計負荷時離心風機的效率稍高一點。但當?shù)拓?fù)荷時，相應風機負荷也減少，則動葉可調軸流風機的效率要比具有入口導向裝置調節的離心風機要高許多。當機組負荷為100％時，軸流風機與離心風機的效率分別為86％與84％，當機組負荷降至54％～50％時，軸流風機效率將比離心風機高2.53～2.81倍。

2) 軸流風機對風道系統風量變化的適應性優于離心風機。目前對風道系統的阻力計算還不能做到很，尤其是鍋爐煙道側運行后的實際阻力與計算值誤差較大；在實際運行中，如果煤種變化也會引起所需的風機風量和壓頭的變化。然而，對于離心風機來說，在設計時要選擇合適的風機來適應上述各種要求是困難的。為考慮上述的變化情況，選擇風機時其裕量要適當采取大些，則會造成在正常負荷運行時風機的效率會有明顯的下降。如果風機的裕量選得偏小，一旦情況變化后，可能會使機組達不到額定出力。而軸流風機采用動葉調節，關小和增大動葉的角度來適應風量、風壓的變化，而對風機的效率影響卻較小。

3) 軸流風機重量輕，低的飛輪效應值等方面比離心風機好。由于軸流風機比離心風機的重量輕，所以支撐風機和電動機的結構基礎也較輕，還可以節約基礎材料。軸流風機結構緊湊、外形尺寸小，占據空間亦小。如果以相同性能作作對比基礎，則軸流風機所占空間尺寸比離心風機小30％左右。

 軸流風機有低的飛輪效應值（kg.m2），這是由于軸流風機允許采用較高的轉速和較高的流量系數。所以在相同的風量、風壓參數下軸流風機的轉子重量較輕，即飛輪效應較小，使得軸流風機的啟動力矩大大地小于離心風機的啟動力矩。一般軸流式送風機的啟動力矩只有離心式送風機啟動力矩的14.2％～27.8％，因而可明顯地減少電動機功率裕量對電動機啟動特性的要求，降低電動機的投資。而離心風機由于受到材料強度的限制，葉輪的圓周速度也受到限制。而轉速低，使離心風機的轉子大而重，飛輪效應顯著增大，會使風機的啟動帶來困難。電動機功率要比正常運行條件下所需的功率大得多，這樣在正常運轉時，電動機又經常在欠載運轉，增加電動機的造價，降低電機的效率。

4) 軸流風機的轉子結構要比離心風機轉子復雜，旋轉部件多，制造精度要求高，葉片材料的質量要求也高。再加上軸流風機本身特性，運行中可能要出現喘振現象。所以軸流風機運行可靠性比離心風機稍差一些。但是動葉可調的軸流風機由于從國外引進技術，從設計、結構、材料和制造工藝上加以改進提高，使目前軸流風機的運行可靠性可與離心風機相媲美。

5) 軸流風機如與離心風機的性能相同的話，則軸流風機的噪聲強度比離心風機高，因為軸流風機的葉片數往往比離心風機多2倍以上，轉速也比離心風機高，因此軸流風機的噪聲頻率位于較高頻程頻帶。國外資料報導，不裝設消聲器的軸流送風機的噪聲水平可達110～130dB，離心送風機噪聲水平約在90～110dB。然而，對于性能相同的兩種風機，把噪聲消減到允許的噪聲標準（85dB），在消聲器上所花費的投資相差不大。

二. 軸流風機工作原理

1. 機翼的升力原理

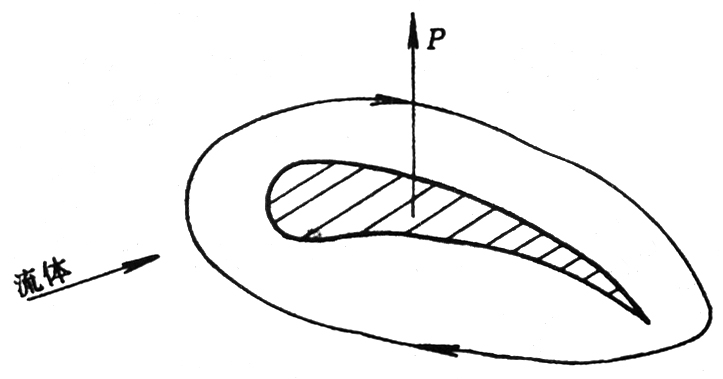

如圖7-21示。機翼上有一個順時針方向的環流運動；由于機翼向前運動，以流體相對于機翼來說作自左向右的平流運動。機翼上部平流與環流疊加流速加快，壓力降低；機翼下部平流與環流疊加流速減慢，壓力升高。這樣機翼上、下面產生壓力差，此壓力差乘以機翼的面積即為升力P。

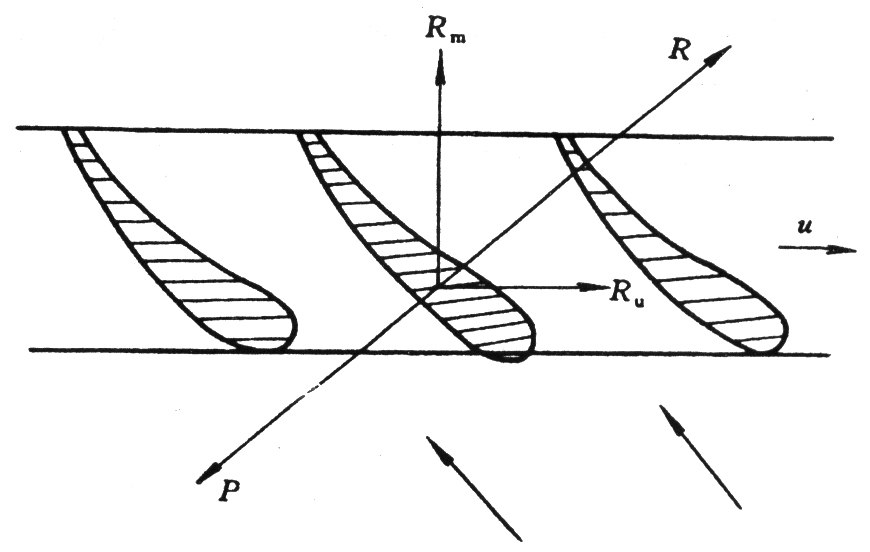

軸流風機的葉輪是由數個相同的機翼形成一個環型葉柵，若在風機的葉輪上以同一半徑展開，如圖7-22示。當葉輪旋轉時，葉柵以速度u向前運動，氣流相對于葉柵產生沿著機翼表面的流動，所以氣體對機翼產生升力P，而機翼對流體產生一反作用R。R力分解可得Rm和Ru，Rm使氣體獲得沿軸向流動的能量，力Ru使氣體產生繞軸的旋轉運動，所以氣流經過葉輪做功后，作繞軸的沿軸向運動。

1. 葉翼型理論
一. 軸流風機的基本形式

一. 送風機
1. 送風機簡介：

軸流風機得名于流體從軸向流入葉輪并沿軸向流出。其工作原理基于葉翼型理論：氣體由一個攻角α進入葉輪，在翼背上產生一個大小相等方向相反的作用力，該力使氣體排出葉輪呈螺旋形沿軸向向前運動。同時，風機進口處由于壓差的作用，氣體不斷地被吸入。

對動葉可調軸流風機，攻角α越大，翼背的周界越大，則升力越大，風機的壓差就越大，而風量越小。當攻角α達到臨界值時，氣體將離開翼背的型線而發生渦流，致使風機壓力大幅度下降而產生失速現象。

軸流式風機中的流體不受離心力的作用，所以由于離心力的作用而升高的靜壓能為零，因而它產生的能頭遠低于離心風機。故一般適用于大流量低揚程的地方。

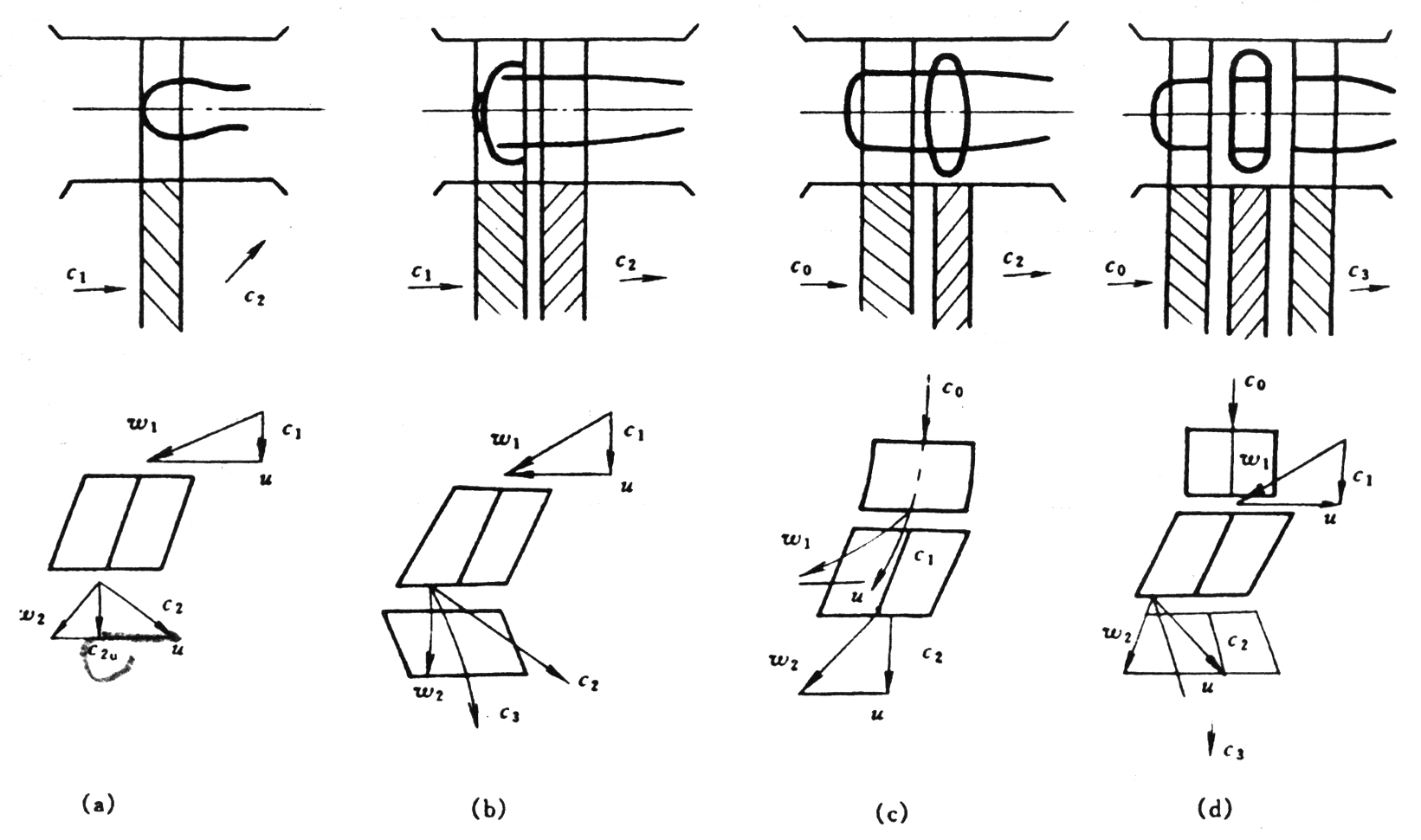

軸流風機有四種基本型式，如圖7-23所示：

（a）單個葉輪；（b）單個葉輪后置導葉；（c）單個葉輪前置導葉；（d）單個葉輪前后置導葉
